電氣定位器

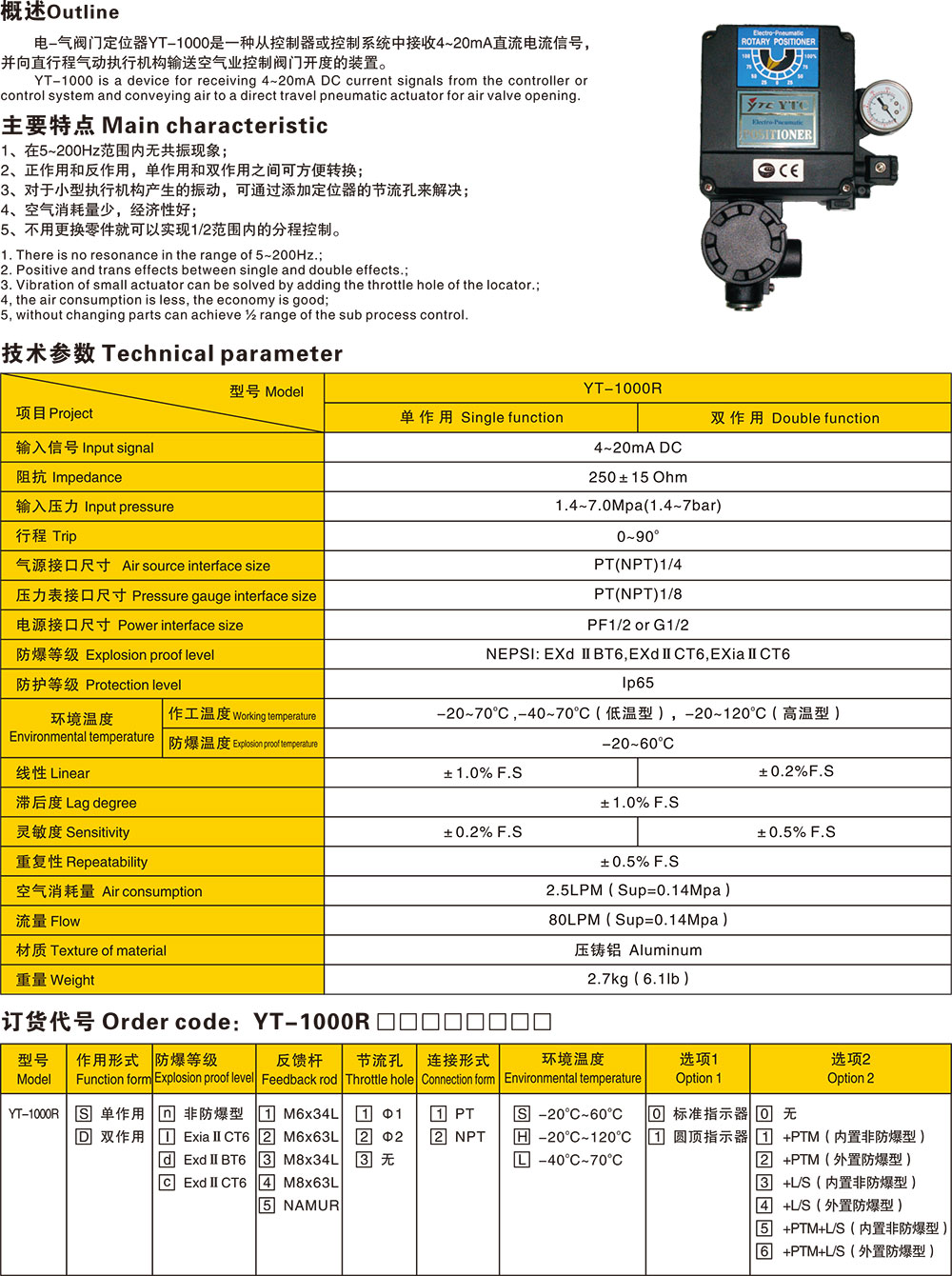

電氣閥門定位器
電氣閥門定位器是氣動調節閥的重要附件和配件之一，電氣閥門定位器接收來自控制器或控制系統中4～20mA等弱電信號，并向氣動執行機構輸送空氣信號來控制閥門位置的裝置。
其與氣動調節閥配套使用，構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定位。
電氣閥門定位器是按力矩平衡原理工作的，當通入波紋管2的信號壓力P1增加時，使主杠桿3繞支點轉動，使噴嘴擋板9靠近噴嘴，噴嘴背壓經單向放大器8放大后，通入到執行機構薄膜室的壓力增加，使閥桿向下移動。并帶動反饋桿繞支點轉動，反饋凸輪也隨之作逆時針方向轉動，通過滾輪使副杠桿4繞支點轉動，并將反饋彈簧拉伸，彈簧對主杠桿3的拉力與信號壓力用在波紋管上的力達到力矩平衡時，儀表達到平衡狀態。執行機構的閥位維持在一定的開度上，一定的信號壓力就對應于一定的閥位開度。以上作用方式為正作用，若要改變作用方式，只要將凸輪翻轉，A向變成B向等，即可。所謂正作用定位器，就是信號壓力增加，輸出壓力亦增加；所謂反作用定位器，就是信號壓力增加，輸出壓力則減少。一臺正作用執行機構只要裝上反作用定位器，就能實現反作用執行機構的動作；相反，一臺反作用執行機構只要裝上反作用定位器，就能實現正作用執行機構的動作。
